ツリー構造を自在に操作する（追加・修正・削除・並べ替え）

以前の日記 - ツリー構造をマウスで並べ替える - では、並べ替えは出来るようになったが、追加・修正・削除についてはちゃんと実装できていなかった...。今更なのだが、一通りの操作が出来るように機能を追加してみた。Railsのバージョンも違うことだし、過去を思い出しながら、もう一度やり直し。

ツリー構造をデスクトップアプリケーションのように完成されたレベルで実装するのは（自分としては）非常に手間のかかることなので、Ext JS等の洗練されたGUIを提供してくれるライブラリを利用する方が賢明かもしれない。

環境

MacBook OSX 10.5.6
Rails 2.1.2

基本のscaffold

rails _2.1.2_ test_tree
cd test_tree
script/generate scaffold tree name:string position:integer parent_id:integer
rake db:migrate
script/server

"http://localhost:3000/trees"へアクセスしてみると...

acts_as_treeの設定

acts_as_treeのインストール

script/plugin install acts_as_tree

ツリー構造を操作するのに便利な、以下のメソッドが利用可能になる。
children、parent、root、ancestors、siblings、self_and_siblings
コンソールで実験してみた。

$ script/console
Loading development environment (Rails 2.1.2)
>> root = Tree.create(:name => 'root')
=> #<Tree id: 1, name: "root", position: nil, parent_id: nil>

>> child1 = root.children.create(:name => 'child1')
=> #<Tree id: 2, name: "child1", position: nil, parent_id: 1>

>> sub_child1 = child1.children.create(:name => 'sub_child1')
=> #<Tree id: 3, name: "sub_child1", position: nil, parent_id: 2>

>> sub_child2 = child1.children.create(:name => 'sub_child2')
=> #<Tree id: 4, name: "sub_child2", position: nil, parent_id: 2>

>> child1.children.map(&:name)
=> ["sub_child1", "sub_child2"]

>> sub_child1.parent.name
=> "child1"

>> sub_child1.root.name
=> "root"

>> sub_child1.ancestors.map(&:name)
=> ["child1", "root"]

>> sub_child1.siblings.map(&:name)
=> ["sub_child2"]

>> sub_child1.self_and_siblings.map(&:name)
=> ["sub_child1", "sub_child2"]

acts_as_treeなTreeモデルにする。

# app/models/tree.rb
class Tree < ActiveRecord::Base
  acts_as_tree :order=>'position'
end

サンプルとして以下のようなツリー構造をデータベースに設定しておいた。

# ---------- db/migrate/20090507025853_create_trees.rb ----------
class CreateTrees < ActiveRecord::Migration
  def self.up
    create_table :trees do |t|
      t.string :name
      t.integer :position
      t.integer :parent_id

      t.timestamps
    end

    # root
    #   |--child
    #         |--sub_child
    #         |--sub_child
    root        = Tree.create(:name => 'root')
    child_1     = root.children.create(:name => 'child_1')
    sub_child_1 = child_1.children.create(:name => 'sub_child_1')
    sub_child_2 = child_1.children.create(:name => 'sub_child_2')
  end

  def self.down
    drop_table :trees
  end
end

データベースを最初から作り直す

rake db:migrate:reset

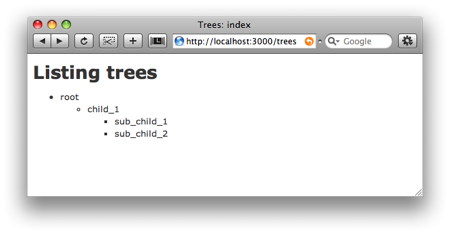

ツリー表示

ツリー構造を表現するための追記

# ---------- app/controllers/tree_controller.rb ----------
class TreesController < ApplicationController
  # GET /trees
  # GET /trees.xml
  def index
    ##@trees = Tree.find(:all)
    @trees = Tree.all :conditions=>{:parent_id=>nil}, :order=>:position

    respond_to do |format|
      format.html # index.html.erb
      format.xml  { render :xml => @trees }
    end
  end
...（中略）...

<%# ---------- app/views/trees/index.html.erb ---------- %>
<h1>Listing trees</h1>
<%= list_trees(@trees) %>

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
  def list_trees(items)
    if items.size > 0
      html = "<ul>"
      items.each do |item|
        html << "<li>"
        html << h(item.name)
        if item.children.size > 0
          html << list_trees(item.children)
        end
        html << "</li>"
      end
      html << "</ul>"
    end
  end
end

ツリー構造をマウスで並べ替え

javascriptを取り込んで有効にする。

<%# ---------- app/views/layouts/trees.html.erb ---------- %>
...（中略）...
<head>
  <meta http-equiv="content-type" content="text/html;charset=UTF-8" />
  <title>Trees: <%= controller.action_name %></title>
  <%= stylesheet_link_tag 'scaffold' %>
  <%= javascript_include_tag :defaults %><%#----------追記 %>
</head>
...（中略）...

sortable_elementで、マウスによるドラッグを可能にする。
div#infoは、操作時の情報（paramsの内容など）を表示する目的。

<%# ---------- app/views/trees/index.html.erb ---------- %>
<h1>Listing trees</h1>
<%= list_trees(@trees) %>

<div id="info"></div>
<%= sortable_element 'tree_',
                     :update=>'info',
                     :url=>{:action=>'sort'},
                     :tree=>true %>

ツリー構造にid属性を設定した。
- ulタグのid="tree_" 以下が、マウスによるドラッグ可能なツリー構造になる。
- liタグのid="item_id番号"によって、変更後のツリー構造全体がハッシュとしてparamsで取得できる。

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
  def list_trees(items)
    if items.size > 0
      html = "<ul id='tree_#{items.first.parent_id}'>"
      items.each do |item|
        html << "<li id='item_#{item.id}'>"
        html << h(item.name)
        if item.children.size > 0
          html << list_trees(item.children)
        end
        html << "</li>"
      end
      html << "</ul>"
    end
  end
end

paramsの内容をdiv#infoに描画して、
save_treeで変更されたツリー構造を保存する。

# ---------- app/controllers/tree_controller.rb ----------
class TreesController < ApplicationController
...（中略）...
  def sort
    # 再描画の必要がなければ、render :nothing => true
    # paramsの内容を確認したいため、render :text => params.inspect
    # sortable_elementが送信するparamsの内訳を正確に表示するには、renderを最初に実行する必要あり
    render :text => params.inspect
    save_tree(params[:tree_], nil)
  end

private
  # ツリー構造（"tree_" => ）は、以下のハッシュが再帰的に繰り返されて、表現される
  #   {ポジション番号=>{id=>番号, 子ポジション番号=>{id=>番号, 孫ポジション番号=>{id=>番号, ...} } } }
  #   子を持たない世代（ポジション番号=>{id=>番号}）まで繰り返される
  # 例：
  #   root(1)
  #     |--child(2)
  #          |--sub_child(3)
  #          |--sub_child(4)
  #                   |--sub_sub_child(5)
  #   "tree_" => {"0"=>{"id"=>"1", "0"=>{"id"=>"2", "0"=>{"id"=>"3"}, "1"=>{"id"=>"4", "0"=>{"id"=>5}}}}}
  #
  # ツリー構造全体を保存する
  def save_tree(tree, parent)
    tree.each do |order, hash|
      id = hash.delete(:id)
      item = Tree.find(id)
      item.update_attributes(:position=>order, :parent_id=>parent)
      save_tree(hash, id) unless hash.empty?
    end
  end
end

追加・削除を可能にする

アイテムを追加する時、sortable_elementを再設定する必要があるため、sortable_element_treeとしてヘルパーに定義した。

<%# app/views/trees/index.rhtml %>
<h1>Listing trees</h1>
<%= list_trees(@trees) %>

<div id="info"></div>
<div id="sortable_script">
  <%= sortable_element_tree %>
</div>

アイテムを追加する時、liタグ生成に利用するため、list_treesからliタグ生成部分だけ取り出して、tree_liとして定義した。

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
  # indexアクションで、ulタグを生成する
  def list_trees(items)
    if items.size > 0
      html = "<ul id='tree_#{items.first.parent_id}'>"
      items.each do |item|
        html << tree_li(item)
      end
      html << "</ul>"
    end
  end

  # indexアクションで、liタグを生成する（list_treesから呼び出される）
  # insertアクションで、新規追加アイテムのliタグの生成にも利用する
  def tree_li(item)
    html = "<li id='item_#{item.id}'>"

    # アイテム名称
    html << h(item.name)

    # 子追加、削除、並べ替えのリンク設定
    html << "&nbsp;"
    html << link_to_remote("子追加", {:url=>{:action=>'insert', :id=>item}}, :class=>'action')
    html << "&nbsp;"
    html << link_to_remote("削除", {:url=>{:action=>'delete', :id=>item}, :confirm=>'Are you sure?'}, :class=>'action')

    if item.children.size > 0
      html << list_trees(item.children)
    else
      html << "<ul id='tree_#{item.id}'></ul>"
    end
    html << "</li>"
  end

  # indexアクションで、ツリー構造をドラッグ可能にする
  # insertアクションで、新規追加アイテムもドラッグ可能にする
  def sortable_element_tree
    sortable_element('tree_',
                     :update=>'info',
                     :url=>{:action=>'sort'},
                     :tree=>true)
  end
end

追加（insert）、削除（delete）のアクションを定義した。

# ---------- app/controllers/tree_controller.rb ----------
class TreesController < ApplicationController
...（中略）...
  def insert
    @tree = Tree.find(params[:id]).children.create(:name=>'untitled')

    if @tree
      render :update do |page|
        page.insert_html(:top, "tree_#{params[:id]}", tree_li(@tree))
        page.visual_effect(:highlight, "item_#{@tree.id}", :duration=>0.6)
        page.replace_html(:info, "Tree was successfully created.")
        # 新規追加したアイテムをドラッグ可能にするため、書き換え
        page.replace_html('sortable_script', sortable_element_tree)
      end
    else
      render :update do |page|
        page.replace_html(:info, "Tree failed to insert child.")
      end
    end
  end

  def delete
    Tree.find(params[:id]).destroy

    render :update do |page|
      page.visual_effect(:highlight, "item_#{params[:id]}", :duration=>0.6)
      page.delay(0.8) do
        page.visual_effect(:drop_out, "item_#{params[:id]}")
      end
      page.delay(1.6) do
        page.remove("item_#{params[:id]}")
        page.replace_html(:info, "Tree was successfully deleted.")
      end
    end
  end
...（中略）...
end

子なしアイテムの子レベルへのドラッグ対応

sub_child_1を、sub_child_2の子レベルへ、ドラッグ可能にするために、すべてのアイテムに空のliタグを追加した。

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
  # indexアクションで、ulタグを生成する
  def list_trees(items)
    if items.size > 0
      html = "<ul id='tree_#{items.first.parent_id}'>"
      html << "<li></li>"
      items.each do |item|
        html << tree_li(item)
      end
      html << "</ul>"
    end
  end

  # indexアクションで、liタグを生成する（list_treesから呼び出される）
  # insertアクションで、新規追加アイテムのliタグの生成にも利用する
  def tree_li(item)
    html = "<li id='item_#{item.id}'>"

    # アイテム名称
    html << h(item.name)

    # 子追加、削除、並べ替えのリンク設定
    html << "&nbsp;"
    html << link_to_remote("子追加", {:url=>{:action=>'insert', :id=>item}}, :class=>'action')
    html << "&nbsp;"
    html << link_to_remote("削除", {:url=>{:action=>'delete', :id=>item}, :confirm=>'Are you sure?'}, :class=>'action')

    if item.children.size > 0
      html << list_trees(item.children)
    else
      html << "<ul id='tree_#{item.id}'><li></li></ul>"
    end
    html << "</li>"
  end
...（中略）...
end

in_place_editorでアイテム名称を変更する

super_inplace_controlsのインストール
- in_place_editorもプラグイン扱いになったのだ。
- これは、名前にsuperが付いて、かなり高機能！

script/plugin install http://super-inplace-controls.googlecode.com/svn/trunk/super_inplace_controls

# ---------- app/controllers/tree_controller.rb ----------
class TreesController < ApplicationController
  in_place_edit_for :tree, :name
...（中略）...

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
...（中略）...
  # indexアクションで、liタグを生成する（list_treesから呼び出される）
  # insertアクションで、新規追加アイテムのliタグの生成にも利用する
  def tree_li(item)
    html = "<li id='item_#{item.id}'>"

    # アイテム名称
    ##html << h(item.name)
    html << in_place_text_field(:tree, :name, :object=>item)

    # 子追加、削除のリンク設定
    html << "&nbsp;"
    html << link_to_remote("子追加", {:url=>{:action=>'insert', :id=>item}}, :class=>'action')
    html << "&nbsp;"
    html << link_to_remote("削除", {:url=>{:action=>'delete', :id=>item}, :confirm=>'Are you sure?'}, :class=>'action')

    # ドラッグ可能な取っ手を設定
    html << content_tag(:span, "↑↓", :class=>'handle')

    if item.children.size > 0
      html << list_trees(item.children)
    else
      html << "<ul id='tree_#{item.id}'><li></li></ul>"
    end
    html << "</li>"
  end

  # indexアクションで、ツリー構造をドラッグ可能にする
  # insertアクションで、新規追加アイテムもドラッグ可能にする
  def sortable_element_tree
    sortable_element('tree_',
                     :update=>'info',
                     :url=>{:action=>'sort'},
                     :handle=>'handle',
                     :tree=>true)
  end
end

スタイルを調整して、多少の見易さを目指す。

/* ---------- public/stylesheets/tree.css ---------- */
ul#tree_,
#tree_ ul {
  list-style-type: none;
  list-style-position: inside;
  padding: 0px;
  margin: 0 0 0 2em;
}

#tree_ li {
  text-decoration: underline;
  padding: 0 0px 6px 0px;
  margin: 0;
}

a.action,
a.toggle_show,
a.toggle_hide {
  text-decoration: none;
  font-size: 66%;
  color: #000;
  background-color: #ccc;
}

.handle {
  text-decoration: none;
  font-size: 100%;
  cursor: move;
}

.handle:hover,
a.toggle_show:hover,
a.toggle_hide:hover,
a.action:hover {
  color: #fff;
  background-color: #000;
}

.inplace_span {
  text-decoration: none;
  font-size: 100%;
  color: #eee;
  background-color: #444;
}

form.in_place_editor_form,
form.in_place_editor_form * {
    display: inline;
}

<%# ---------- app/views/layouts/trees.html.erb ---------- %>
...（中略）...
<head>
  <meta http-equiv="content-type" content="text/html;charset=UTF-8" />
  <title>Trees: <%= controller.action_name %></title>
  <%= stylesheet_link_tag 'tree', 'scaffold' %><%#----------追記（'tree', ） %>
  <%= javascript_include_tag :defaults %>
</head>
...（中略）...

さらに、1アイテム1行で表示するように、super_inplace_controlsの1行をコメントアウトしてしまった...。

# ---------- vendor/plugins/super_inplace_controls/lib/super_inplace_controls.rb ----------
      def form_for_inplace_display(object_name, method_name, input_type, object, opts)
...（中略）...
        #retval << content_tag(:br) #279行目をコメントアウト
      end

サーバーを再起動（control-Cで一旦中止してからscript/server）してから、"http://localhost:3000/trees"へアクセスしてみると...

ツリーの表示、非表示に対応する

先頭に、折り畳みマーク（≫）または展開マーク（∨）のリンクを表示する。
最初は、ルートと子の存在しないアイテムのみ表示するようにした。

# ---------- app/helpers/application_helper.rb ----------
module ApplicationHelper
  # indexアクションで、ulタグを生成する
  def list_trees(items)
    if items.size > 0
      parent_id = items.first.parent_id
      html = "<ul id='tree_#{parent_id}' style=#{parent_id && 'display:none'}>"
      html << "<li></li>"
      items.each do |item|
        html << tree_li(item)
      end
      html << "</ul>"
    end
  end

  # indexアクションで、liタグを生成する（list_treesから呼び出される）
  # insertアクションで、新規追加アイテムのliタグの生成にも利用する
  def tree_li(item)
    html = "<li id='item_#{item.id}'>"

    # ≫折り畳み、∨展開マーク
    if item.children.size > 0
      child_exist_is_none = 'display:none'
    else
      child_empty_is_none = 'display:none'
    end
    html << link_to_function("&nbsp;∨&nbsp;",
              visual_effect(:slide_up, "tree_#{item.id}", :duration=>0.2) +
              "Element.toggle('show_#{item.id}');
               Element.toggle('hide_#{item.id}')",
              :class=>"toggle_show", :id=>"show_#{item.id}", :style=>child_exist_is_none)
    html << link_to_function("&nbsp;≫&nbsp;",
              visual_effect(:slide_down, "tree_#{item.id}", :duration=>0.2) +
              "Element.toggle('show_#{item.id}');
               Element.toggle('hide_#{item.id}')",
              :class=>"toggle_hide", :id=>"hide_#{item.id}", :style=>child_empty_is_none)

    # アイテム名称
    #html << h(item.name)
    html << "&nbsp;"
    html << in_place_text_field(:tree, :name, :object=>item)

    # 子追加、削除のリンク
    html << "&nbsp;"
    html << link_to_remote("子追加", {:url=>{:action=>'insert', :id=>item}}, :class=>'action')
    html << "&nbsp;"
    html << link_to_remote("削除", {:url=>{:action=>'delete', :id=>item}, :confirm=>'Are you sure?'}, :class=>'action')

    # ドラッグ可能な取っ手
    html << "&nbsp;"
    html << content_tag(:span, "↑↓", :class=>'handle')

    # 子の存在を確認して、存在していたらlist_treesを再帰呼出し
    if item.children.size > 0
      html << list_trees(item.children)
    else
      html << "<ul id='tree_#{item.id}'><li></li></ul>"
    end
    html << "</li>"
  end
...（中略）...
end

まだ完全じゃないけど、ひとまず、目的の機能だけは実装できた！
