ストリーム・フィルターチェーン・フィルターグラフ・リンクラベルという概念に注目して調べてみた。

ファイル情報を見る

ファイルに含まれるビデオとオーディオの形式を確認してみる。

$ ffmpeg -i sample.flv
ffmpeg version 2.5.4 Copyright (c) 2000-2015 the FFmpeg developers

...中略...

Input #0, flv, from 'sample.flv:
  Metadata:
    starttime       : 0
    totalduration   : 1155
    totaldatarate   : 346
    bytelength      : 50005082
    canseekontime   : true
    sourcedata      : B0AFCF105HH1424147114695748
    purl            :
    pmsg            :
    httphostheader  : r18---sn-oguesnl7.googlevideo.com
  Duration: 00:19:14.65, start: 0.000000, bitrate: 346 kb/s
    Stream #0:0: Video: flv1, yuv420p, 426x240, 280 kb/s, 29.97 fps, 29.97 tbr, 1k tbn, 1k tbc
    Stream #0:1: Audio: mp3, 22050 Hz, stereo, s16p, 65 kb/s

...中略...

At least one output file must be specified

エラー表示*1されるのだけど、ファイル情報が詳細に表示されるのだ。
二つのストリーム（オレンジ色の部分）が確認できる。
- ストリーム＝ファイル内部で区別される連続するデータの流れ。
  - Stream #0:0 には、ビデオ形式 flv1 の映像が記録されている。
  - Stream #0:1 には、オーディオ形式 mp3 の音楽が記録されている。

ストリームという概念

ストリームという概念は重要である！

ファイルは-iオプションで指定した順に0、1、2...と番号管理されている。
同様に、ファイル中のストリームも順に0、1、2...と番号管理されている。

つまり、Stream #0:0とは、ファイル0番のストリーム0番という意味。
- 一般的に、ストリーム0番にはビデオが記録される。
- ストリーム1番以降に、一つあるいは複数のオーディオが記録される。

ffmpegでは、処理対象をストリーム単位で指定できる。
Stream #0:0は、コマンドオプション中で[0:0]のように表記できる。

変換する

.flvファイルを.mp4ファイルに変換する。
- ファイルフォーマットは、出力ファイルの拡張子によって判別される。

$ ffmpeg -i sample.flv sample.mp4

変換しないで取り出す

.flvファイルからmp3オーディオだけ取り出す。
- -acodec copyを指定することで、.flvファイル中のmp3をそのままコピーするのだ。（再変換なし・劣化なし）
- -acodec copyを指定しないと、再変換する手間と時間がかかり、多少劣化すると思う。（再変換あり・劣化あり）
  - codec ＝コーデック＝データをエンコード（符号化・圧縮化）する時の処理方法のこと。

$ ffmpeg -i sample.flv -acodec copy sample.mp3

ちなみに、.flvファイル中にmp3オーディオが含まれているからコピーできるのだ。
含まれているのがaacオーディオだったりすると、エラーが発生してコピーできない。

もしaacオーディオが含まれている場合は、以下のように指定すればコピーできる。

$ ffmpeg -i sample.flv -acodec copy sample.aac

さらに、h264ビデオとaacオーディオが含まれているなら、劣化なしでmp4ファイルに変換できる。
- h264とaacがmp4の要件に合っているからコピーできる。
- 以下の3通りの書き方は、すべて同じ処理を指定している。

# ビデオストリームとオーディオストリームをコピーする
$ ffmpeg -i sample.flv -vcodec copy -acodec copy sample.mp4

# -codecオプション＝-vcodecと-acodecをまとめて指定する
$ ffmpeg -i sample.flv -codec copy sample.mp4

# -cオプション＝-codecの短縮形
$ ffmpeg -i sample.flv -c copy sample.mp4

指定した範囲を切り出す

ビデオやオーディオの好みの部分を指定して、切り出せる。

- 再生時刻1分10秒から2分30秒まで（スタート時刻とエンド時刻を指定）

$ ffmpeg -i sample.mp3 -ss 1:10 -to 2:30 sample_110_to_230.mp3

- 再生時刻1分10秒から、1分20秒間を切り出す。（スタート時刻と期間を指定）

$ ffmpeg -i sample.mp3 -ss 1:10 -t 1:20 sample_110_t_120.mp3

上記はどちらも同じ部分を切り出し、1分20秒間のmp3オーディオとなる。

複数のファイルを連結する

sample_1.mp4とsample_2.mp4を連結して、sample_1_2.mp4に出力する。
- ビデオの幅と高さ・アスペクト比は事前に合わせておく必要あり。
- 再エンコードが発生するので多少は劣化する。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "concat=n=2:v=1:a=1" sample_1_2.mp4

-filter_complex オプションで連結の指定
- concat=
  - n=連結するファイル数（デフォルト: 2）
  - v=ビデオストリーム数（デフォルト: 1）
  - a=オーディオストリーム数（デフォルト: 0）

concatの引数を何も指定しないと、デフォルト設定によって以下のように解釈される。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "concat"             sample_1_2.mp4
# 以下のように解釈される
$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "concat=n=2:v=1:a=0" sample_1_2.mp4

デフォルトはa=0なので、二つ目のファイルのオーディオは連結されないのだ。
- 連結とは、一つ目のファイルにconcatの処理をした二つ目のファイルを接続する処理なので、
- 一つ目のファイルのオーディオはそのまま残るが、二つ目のファイルのオーディオは削除される。

また、-iオプションのファイル数より、nの値が小さくてもコマンドは正常に終了するが、nで指定したファイル数しか連結されない。
以下の例では、sample_1_2_3.mp4には、sample_1.mp4とsample_2.mp4しか連結されない。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -i sample_3.mp4 -filter_complex "concat=n=2:v=1:a=1" sample_1_2_3.mp4

すべて連結するには、n=3を指定するのだ。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -i sample_3.mp4 -filter_complex "concat=n=3:v=1:a=1" sample_1_2_3.mp4

よって、正しく連結できたかどうかは、動画の最後まで確認する必要がある！

フェードイン・フェードアウト

ビデオ

ビデオの先頭から、30フレーム使ってフェードインさせる。

$ ffmpeg -i sample.mp4 -vf "fade=in:0:30" sample_fade-in.mp4

ビデオの300フレームから、30フレーム使ってフェードアウトさせる。

$ ffmpeg -i sample.mp4 -vf "fade=out:300:30" sample_fade-out.mp4

ビデオの先頭から、1秒使ってフェードインさせる。

$ ffmpeg -i sample.mp4 -vf "fade=t=in:st=0:d=1" sample_fade-in.mp4

ビデオの時刻10秒から、1秒使ってフェードアウトさせる。

$ ffmpeg -i sample.mp4 -vf "fade=t=out:st=10:d=1" sample_fade-out.mp4

オーディオ

オーディオの先頭から、1秒使ってフェードインさせる。

$ ffmpeg -i sample.m4a -af "afade=t=in:ss=0:d=1" sample_fade-in.m4a
# あるいは
$ ffmpeg -i sample.m4a -af "afade=t=in:st=0:d=1" sample_fade-in.m4a

- afadeのみ、ss=Nを指定できる。
- ssの場合、Nに何を指定しても、常に先頭の指定となる。

オーディオの60秒から、1秒使ってフェードアウトさせる。

$ ffmpeg -i sample.m4a -af "afade=t=out:st=60:d=1" sample_fade-out.m4a

- 仮にss=60と指定しても、いきなりフェードアウトが始まってしまう...。

フィルターチェーン・フィルターグラフ・リンクラベルによる連続技

フィルターチェーン

フィルターチェーンを使って、二つのフィルター（フェードイン・フェードアウト）を適用する。
- フィルターチェーンとは、複数のフィルターをカンマ,で区切って指定する方法。
- 一つ目のフィルター処理、その結果に対して二つ目のフィルター処理...のように適用される。
- 以下の処理で、フェードインで始まり、フェードアウトで終わるビデオになる。

# -vf（video filters）で指定した場合
$ ffmpeg -i sample.mp4 -vf "fade=in:0:30,fade=out:300:30" sample_fade-in_fade-out.mp4

# -filter_complexで指定した場合
$ ffmpeg -i sample.mp4 -filter_complex "fade=in:0:30,fade=out:300:30" sample_fade-in_fade-out.mp4

フィルターグラフとリンクラベル

フィルターグラフとリンクラベルを使っても、フィルターチェーンと同様の処理を行える。
- - フィルターグラフとは、フィルターやフィルターチェーンをセミコロン;で区切って指定する方法。
フィルターグラフとフィルターチェーンは似ているので、よく混乱するのだけど、決定的な違いがある。

- フィルターチェーンは、リンクラベルがなくても処理結果を次のフィルターに引き継ぐが...

$ ffmpeg -i sample.mp4 -vf "fade=in:0:30,fade=out:300:30" sample_fade-in_fade-out.mp4

- フィルターグラフは、リンクラベルなしでは処理結果を次のフィルターに引き継がない。

$ ffmpeg -i sample.mp4 -vf "fade=in:0:30;fade=out:300:30" sample_fade-in_fade-out.mp4
...エラー発生...
Simple filtergraph 'fade=in:0:30;fade=out:300:30' does not have exactly one input and output.
Error opening filters!

- フィルターグラフでは、必ずリンクラベルを設定しておく必要がある。

$ ffmpeg -i sample_1.mp4 -vf "fade=in:0:30[a];[a]fade=out:300:30" sample_fade-in_fade-out.mp4

- - [a]という表記がリンクラベル。（英数文字とアンダースコア_を使って任意の名前を命名する）
  - fade=in:0:30のフィルターの結果に[a]というリンクラベルを設定して、
  - [a]が指し示す結果に対してfade=out:300:30フィルターを適用している。

たった二つのフィルターの連続では、フィルターグラフの利用価値をあまり見出せないが...
フィルターグラフには、フィルターチェーンの区切りとなって、グループ化する役割がある。

例えば、sample_1.mp4とsample_2.mp4を連結してから、フェードイン・フェードアウトする場合...

- ビデオだけなら、シンプルなフィルターチェーンのみで処理できる。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "
concat=n=2:v=1:a=0, fade=in:0:30, fade=out:800:30
" sample_1_2.mp4

- ビデオとオーディオを扱うと、concatの出力は二つのストリームになるので、必ず二つのリンクラベルが必要になる。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "
concat=n=2:v=1:a=1[v][a], [v]fade=in:0:30, fade=out:800:30
" -map [a] sample_1_2.mp4

- -map [a]は何をしている？
  - フィルター出力がリンクラベルの指定で終了している場合、 -mapにそのリンクラベルを指定して、出力ファイルに書き込む必要がある。
  - 最後のフィルター出力でリンクラベルを指定しなければ、そのフィルター出力は自動的に出力ファイルに書き込まれる。

- フィルターグラフを使えば、もう少しシンプルに表現できる。

- - フィルターグラフの場合、ビデオは[v]にリンクされ、リンクなしのオーディオは出力ファイルに書き込まれる。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "
concat=n=2:v=1:a=1[v]; [v]fade=in:0:30, fade=out:800:30
" sample_1_2.mp4

- - 一方、フィルターチェーンを使うと、リンクなしのオーディオは次のフィルターにリンクしてしまう。
  - だから二つのリンクを受け取ってfadeフィルターがエラーになってしまうのだ！

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "
concat=n=2:v=1:a=1[v], [v]fade=in:0:30, fade=out:800:30
" sample_1_2.mp4
...エラー発生...

リンクラベルを使うなら、フィルターグラフで区切った方が幸せになれそう。

フィルターの順序を逆にして、sample_1.mp4をフェードイン・sample_2.mp4をフェードアウトしてから、連結することもできる。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "
[0:0]fade=in:0:30[a];
[1:0]fade=out:300:30[b];
[a][0:1][b][1:1]concat=n=2:v=1:a=1
" sample_1_2.mp4

- [0:0]、[1:0]などの表記については、前項のストリームという概念を参照。

オプション指定	意味
[0:0]fade=in:0:30[a];	sample_1.mp4のストリーム0番をフェードインして、リンクラベル[a]を設定する。
[1:0]fade=out:300:30[b];	sample_2.mp4のストリーム0番をフェードアウトして、リンクラベル[b]を設定する。
[a][0:1][b][1:1]concat=n=2:v=1:a=1	[a]・sample_1.mp4のストリーム1番・[b]・sample_2.mp4のストリーム1番を連結する

難解なffmpegのオプション指定が少しずつ見えてきた！

フィルターチェーン・フィルターグラフ・リンクラベルが分かってくると、フィルター処理の流れが見える。
そしたら後は、個々のフィルターの動作を調べれるだけで、ffmpegが何をしているのか理解できるのだ。
- フィルターの動作をすべて覚える必要なんてない。
- 必要になったらマニュアルを見て調べればいいのだ。

合成

ffmpegのフィルター指定は、まるでプログラミングコードである。
フィルターチェーン・フィルターグラフ・リンクラベルを理解すると、そのコードの流れが見えてくる。
コードの流れが見えてくると、自分が何をわからず、何を調べればいいのか、理解できるようになる。

こうなると、俄然面白くなってくる！

以下をサンプル映像とさせていただき、いろいろなオプション指定を試してみた。

サンプル映像

sample_1.mp4 = https://www.youtube.com/watch?v=uXR1Ni5WHxI

sample_2.mp4 = https://www.youtube.com/watch?v=759NraOrv8k

左右に並べる

ffmpeg -i sample_1.mp4  -i sample_2.mp4 -filter_complex "
[0:0]pad=2*iw[a];
[a][1:0]overlay=w
" overlay.mp4

padは、ビデオの表示領域を設定する。
- iwは、入力側のビデオの横幅（input width）
- 2*iwを設定すると、横幅が2倍のビデオになる。
- 拡大された領域は、背景が黒くなる。

overlayは、二つのビデオを重ね合わせる。
- [a][b]overlayとした場合、ビデオ[a]にビデオ[b]を重ねる。（ビデオ[b]が上になる）
- [a][b]overlay=x:yで、ビデオ[a]の(x,y)座標を起点にビデオ[b]を配置する。
  - w・hは、ビデオ[b]の幅・高さ解釈される。
  - W・Hは、ビデオ[a]の幅・高さと解釈される。
  - 指定なしは、0と解釈される。

つまり、sample_1.mp4の横幅を2倍にして、(640,0)の座標を起点に、sample_2.mp4を重ね合わせるのだ。
- sample_1.mp4とsample_2.mp4のビデオサイズは、640x360。

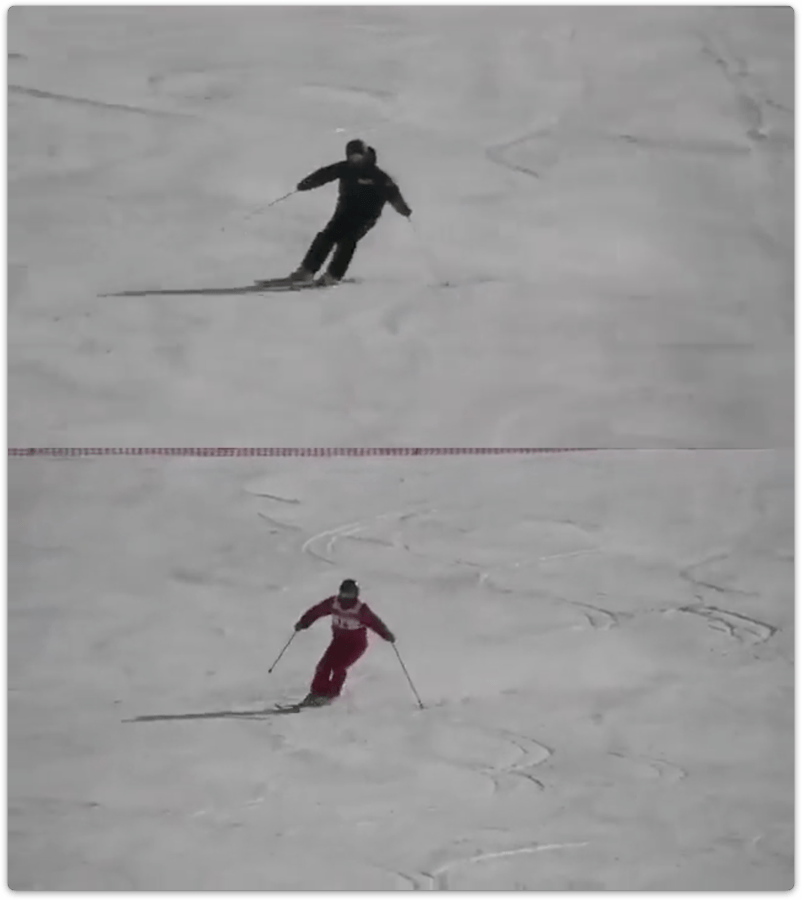

上下に並べる

ffmpeg -i sample_1.mp4  -i sample_2.mp4 -filter_complex "
[0:0]pad=iw:2*ih[a];
[a][1:0]overlay=0:h
" overlay.mp4

padとoverlayの指定を上下に配置する設定に変更してみた。

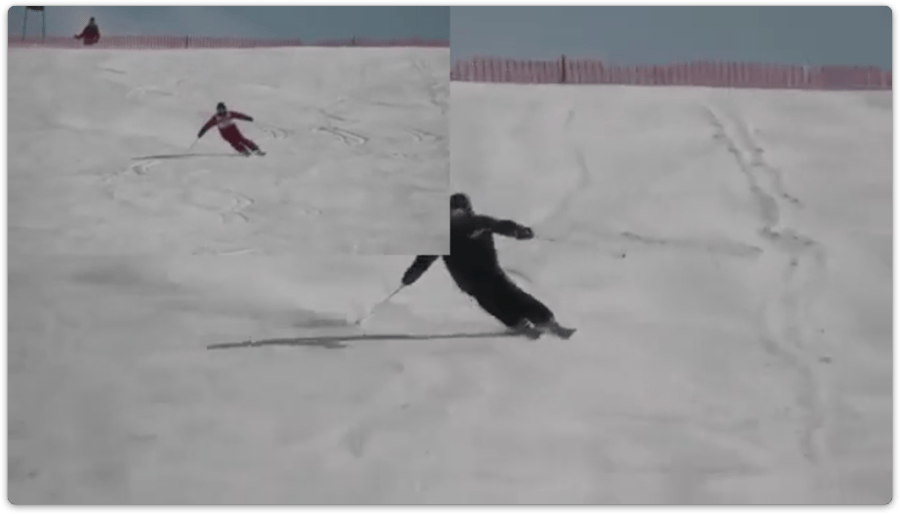

ピクチャー in ピクチャー

ffmpeg -i sample_1.mp4  -i sample_2.mp4 -filter_complex "
[1:0]scale=iw/2:ih/2[red];
[0:0][red]overlay
" -map 1:1 overlay.mp4

scaleは、入力されたビデオサイズを拡大・縮小する。
- scale=iw/2:ih/2は、ビデオの幅と高さを半分に縮小するのだ。

map 1:1は、sample_2.mp4のオーディオも合成している。

つまり、sample_1.mp4に、幅と高さを半分に縮小したsample_2.mp4を重ねているのだ。
- overlayの座標指定なしなので、(0,0)を起点として、左上の1/4領域に配置される。

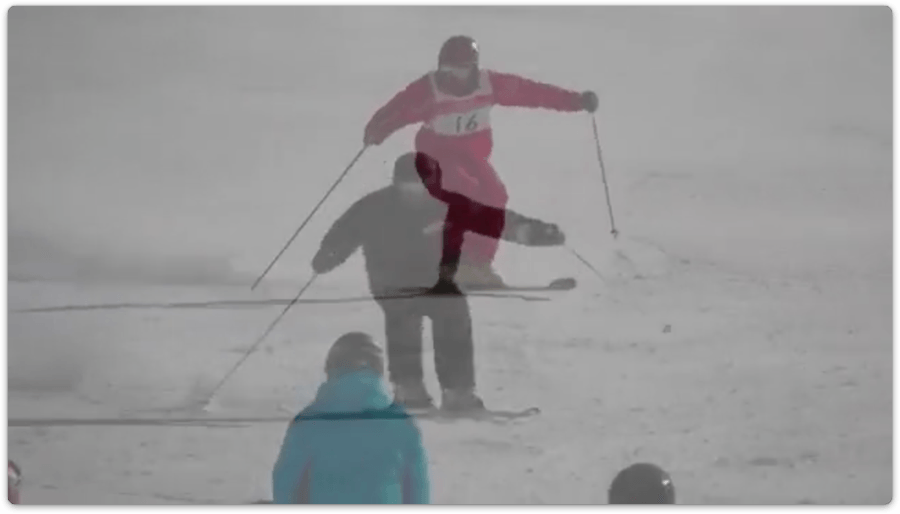

透過合成

ffmpeg -i sample_1.mp4  -i sample_2.mp4 -filter_complex "
[0:0]split[black1][black2];
[black1][1:0]overlay[black1red];
[black1red][black2]blend=c0_mode=average
" -map 1:1 overlay.mp4

重ねたビデオ同士を透過する。
- - しかし、blendフィルターをちゃんと理解できていない...。
  - c0_mode、c1_mode、c2_mode、c3_mode、all_modeの違いは？
  - averageは、何をしている？

ピクチャー in ピクチャー＋透過合成

ffmpeg -i sample_1.mp4  -i sample_2.mp4 -filter_complex "
[1:0]scale=iw/2:ih/2[red];
[0:0]split[black1][black2];
[black1][red]overlay[black1red];
[black1red][black2]blend=c0_mode=average
" -map 1:1 overlay.mp4

上に重なるビデオサイズを調整してから透過合成すれば、ピクチャーinピクチャーの透過合成となる。

確実にconcat

実は、上記サンプル映像二つは、単純にはconcatできない...。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "concat=n=2:v=1:a=1" sample_1_2.mp4

...エラー発生...
[Parsed_concat_0 @ 0x7fabbbc00360] Input link in1:v0 parameters (size 640x360, SAR 1281:1280) do not match the corresponding output link in0:v0 parameters (640x360, SAR 1:1)
[Parsed_concat_0 @ 0x7fabbbc00360] Failed to configure output pad on Parsed_concat_0

調べてみると、アスペクト比が異なっていると気付いた。

Stream #0:0(und): Video: h264 (High) (avc1 / 0x31637661), yuv420p, 640x360 [SAR 1:1 DAR 16:9], 498 kb/s, 29.97 fps, 29.97 tbr, 30k tbn, 59.94 tbc (default)

Stream #1:0(und): Video: h264 (High) (avc1 / 0x31637661), yuv420p, 640x360 [SAR 1281:1280 DAR 427:240], 593 kb/s, 29.97 fps, 29.97 tbr, 30k tbn, 59.94 tbc (default)

ならばsample_2.mp4のアスペクト比をsample_1.mp4に合わせてみる。
その後にconcatを使えば、ちゃんと連結できた！

$ ffmpeg -i sample_2.mp4 -aspect 16:9 sample_2_16.9.mp4
$ ffmpeg -i sample_1.mp4 -i sample_2_16.9.mp4 -filter_complex "concat=n=2:v=1:a=1" sample_1_2.mp4

しかし、上記ではコマンドラインが2行に分かれて、余分な中間ファイルも作成してしまい、あまり嬉しくない。
そこで、filter_complexを使って、setdarあるいはsetsarのフィルターを追加することで、一行で連結できた。

$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "[0:v]setdar=16:9[0v]; [1:v]setdar=16:9[1v]; [0v][0:a][1v][1:a]concat=n=2:v=1:a=1" sample_1_2.mp4
# あるいは...
$ ffmpeg -i sample_1.mp4 -i sample_2.mp4 -filter_complex "[0:v]setsar=1:1[0v]; [1:v]setsar=1:1[1v]; [0v][0:a][1v][1:a]concat=n=2:v=1:a=1" sample_1_2.mp4
