引き戸の戸車の交換

去年の今頃、引き戸のレールがダメになって交換したのだけど...

• ドリルな気分で引き戸のレール交換 - ザリガニが見ていた...。

今度は戸車がダメになった。

レールを交換した当初は、感動的な滑らかさで開け閉めできて喜んでいた。しかし、ここ最近はガタゴトと不快な振動が大きくなってきた。もはや去年のあの感動的な滑らかさは無い。もしやと思い引き戸を外してみると、戸車の外周がだいぶ擦り減っていた。指で動かしてみると、擦り減り方も均一でないため、外周が歪んで凸凹している。戸車の動きも悪く、抵抗を感じる。

という訳で、戸車を交換してみた。

取り外し

• 引き戸を外して立てかける。

• 戸車を取り外す。

• • 戸車は、1本の長いネジで固定されていた。
  • そのネジは普段ネジカバーで覆われている。

• • ネジカバーは先の尖ったものでこじると簡単に外れた。

• • その下に見えているのは戸車の高さ調整用のネジ。間違えないように。

戸車の型番

• 交換用の同じ戸車を手に入れたいのだけど、型番がどこにも書いてない...。

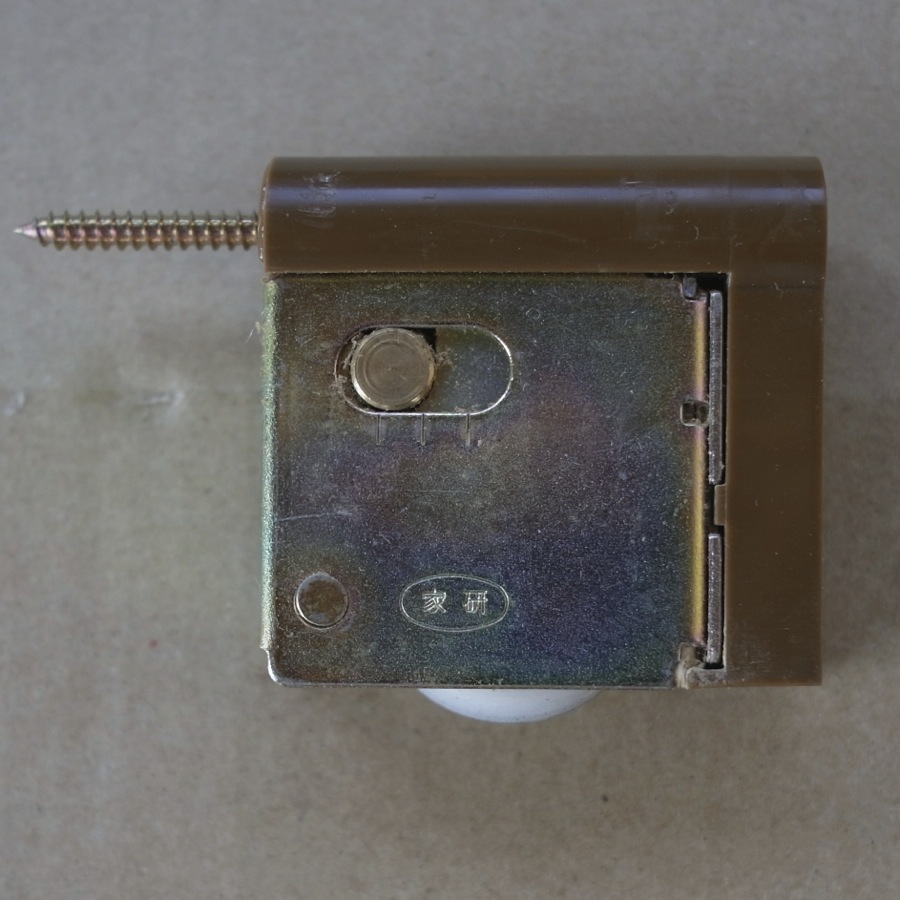

• よくよく観察すると、型番は書いてないのだけど「家研」という文字だけある。
  • • 「かけん」と発音するらしい。

• おそらくメーカー名かブランド名になるのだろう。今はこれが唯一の手掛かり。

• 型番が分からないので、取り外した戸車を握りしめて、ホームーセンターへ向かった。
• 「家研」の戸車はいくつか置いてあったのだけど、握りしめた戸車と同じものは無かった...。

• しばし悩んで、そうだ！画像検索してみよう、と思い立った。
• すると、あっけなく似たような戸車が見つかってしまった！

• 恐るべし、検索エンジンの力には感心する。

• どうやら目指す戸車は「SR3」という型番らしい。
• 家研のホームページで詳細に確認してみる。
  • http://kaken-hanbai.co.jp/manual/catalog/woodtoguruma/SR3.pdf
• 寸法を測ると、完全に一致。間違いない。

• さらに戸車のタイヤの形状によってY型とV型があるらしく、自分のはV型。

• 改めて「家研 SR3 V4」で検索して、家研販売 調整戸車 SR3-V4を2個発注した。

納品

• たまたまかもしれないけど、その迅速さに驚いた。
• 当日14時発注、翌日午後到着だった。（メール便）
• お急ぎ便とか指定してないのに素晴らしいスピード感。

取り付け

• 部品さえ手に入れば、取り付けは簡単。
• ドライバー1本で素早く完了した。

取り付け後、引き戸は再び感動的な滑らかさで動き始めた！

未知の戸車の探し方

• 部品の型番が分からない場合は...
  • まず、メーカー名で絞り込み、（家研）
  • 画像検索で似た形状を探して、
  • サイズを測って詳細な仕様を確認する。（長さ53mm 高さ52mm 厚み14.5mm V型など）

• 今回は先にホームセンターに行ってしまったが、上記の手順で見つけられなかった場合に、
• 部品を握りしめてホームセンターに向かい「これと同じモノ下さい」と発注する方が良さそう。

• 戸車のパッケージにも似たような手順ABCが記載されていた。

• • • ポリアセタール樹脂
    • #626zzベアリング

おまけの分解と想像

• 毎日数十回もの開閉動作に耐えながら、10年近く引き戸を支えてきた戸車の中身を覗いてみたくなった。

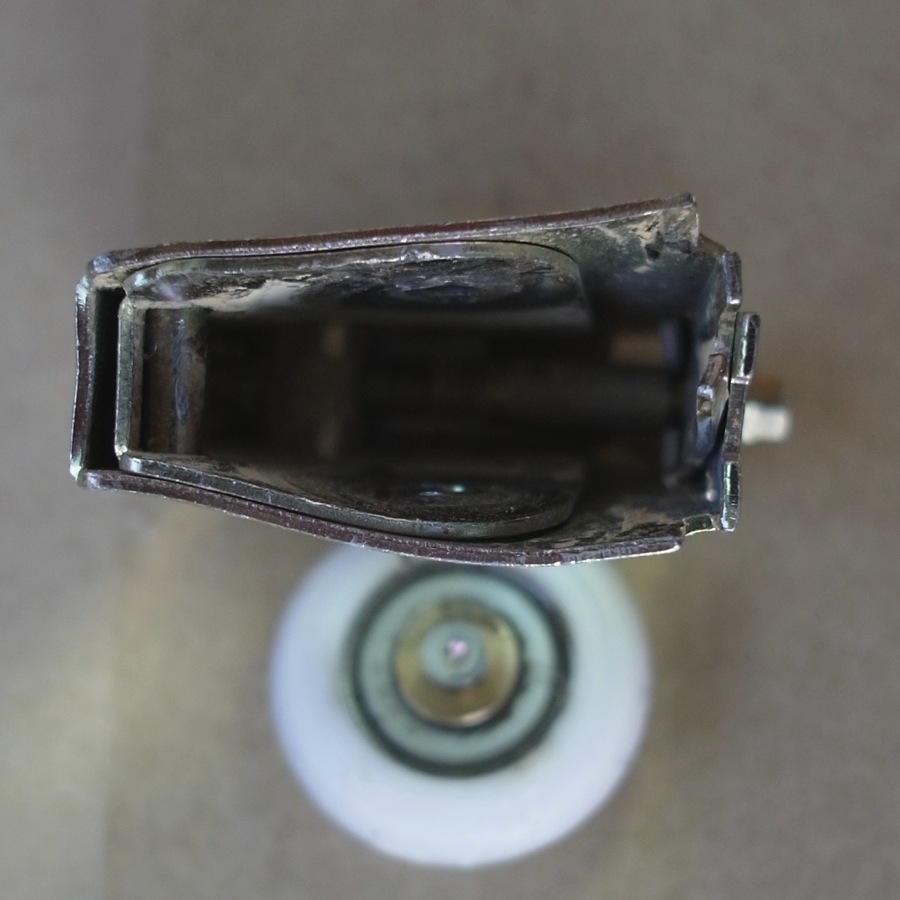

• もはや分解というより破壊なのだけど、回転部分を取り外してみた。
• 最後は力技しかない。バールとハンマーで強引に、こじ開けてみた。

• • • タイヤのひび割れは、バールでこじ開けた時にできたもの。

• 回転部分には「526Z」という印字がある。
• どうやらこれはベアリングの型番のようだ。
• 戸車のタイヤの軸の周囲には、小さな玉が組み込まれているらしい。

http://japanese.alibaba.com/product-gs/good-quality-miniature-ball-bearing-626-mini-bearing-60115725623.html

• 上記ベアリングの仕組みによって、重い引き戸をあの感動的な滑らかさで転がしてくれるのだ。

• • • 上図は「526Z」後継の「626ZZ」と思われる。

• 家研の仕様書によると、SR3はベアリング「626ZZ」を利用している。
• 耐久性は15万回らしい。開けて1回、閉めて1回ということか？
• 仮に10年使ったとすると、毎日40回程度の開閉動作をしていたことになる。
  • 150000÷3650＝41.0958904109589

戸車とベアリングの地味な仕事に感謝！
